ＮＳＲ-MＣ21_ＲＣバルブコントロールケーブルの点検・調整

ＮＳＲ 250－ＭＣ21 整備資料

2011.05.30.ＮＳＲ試走前点検２－ＲＣバルブコントロールケーブルの調整

長期放置のＮＳＲを走らせるために点検をしています。
サービスマニュアル通りに点検しているだけでサンデーメカニックの参考になるようなことは書いてありません。
今回は、サービスマニュアルの通りに「ＲＣバルブコントロールケーブルの調整」を行いました。
この前に、手製エアフィルターを付けましたが、安いＮ.T.Ｂのエアフィルターに交換しました。

1.ＲＣバルブコントロールケーブルの調整

三カ月の自主的長期休暇で中間管理職の疲れも取れたようです。そろそろ動き出すので、やり残したことを済ませておきましょう。

ＮＳＲの診察・治療を少しずつやることにしました。

まずは、新品のバッテリーをつないで始動。

『えっ?アイドリングは落ち着いているじゃない！』

回転不調の原因はバッテリーだったのか？

しかし、勉強になるから一応の診察をしてみましょう。

ＲＣバルブを動かしているケーブルの点検です。

・なになに…、「スロットルセンサカプラーを外し、メインスイッチをOＮにする」
  サービスマニュアルを読みながらやっています。

・スロットルセンサカプラーを捜すのに一苦労。

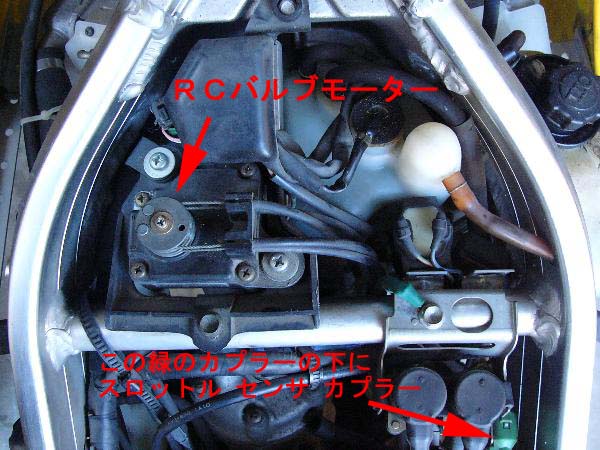

  写真の緑色のカプラーの下に付いていました。

・これを取り外すのにまた一苦労。
  だいたい、手が入りません。
  『作業性が悪いなぁ…』とブツブツ言いながら、エアクリーナーボックスを外し、
  スロットルセンサカプラーの付いているホルダーごと外してしまう。

・「一つの部品を取り外すのに、他のいくつかの部品を取り外さなければならない」。
  仕方がないですね。これが現代テクノロジーの固まりなのですから。

・カプラーは爪があるので要注意。
  カプラー接続の構造を見なければ上手く外れない。
  無理やり外すと断線してしまう。

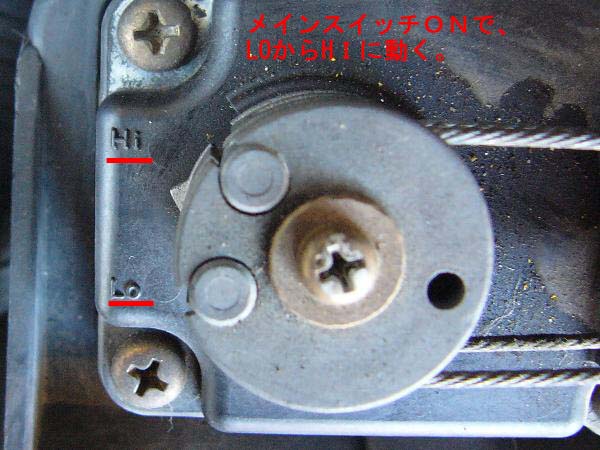

次に「メインスイッチをOＮにして、モータープーリーの突起部がＨＩマーク付近になったことを確認」か…。

メインスイッチＯＮ。

「ビィ～ッ」

オフロードバイクだけしか触ってこなかった私は少し感動。

・『じゃぁ、いつＨＩからＬＯに戻るのかな？』

・外したカプラーをはめて、メインスイッチをＯＮにしたら、また「ビィ～ッ」とＬＯの位置へ。
  余計なことをして時間を無駄にしています。
  しかし、メンテはこんなところがおもしろいのです。

・再度、カプラーを外してメインスイッチＯＮ「ビィ～ッ」。
  モーター『ア・ソ・ブ・ナッ！』

・突起部がＨＩになったので、メインスイッチＯＦＦ。

・なんだ、これで点検は終わりか。つまらないなぁ…。

・いやいや、終わりではありません。
  次のページをめくると、別の点検個所が出てきました。
  『そうか！突起部をＨＩにした状態で他の部分を点検するのか！』
  ページの終わりに「次に進む」と書いておいてくださいよ。

なになに「プーリーの突起部を…」

どこのプーリーのこと？名前が書いてないじゃない。

しかし、この部品はどこかで見かけたぞ。

ありました。

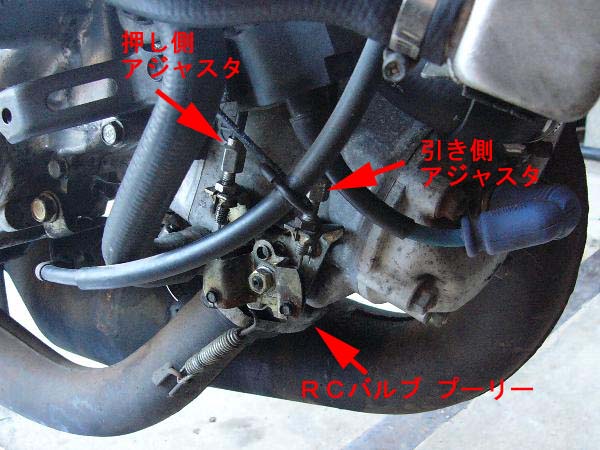

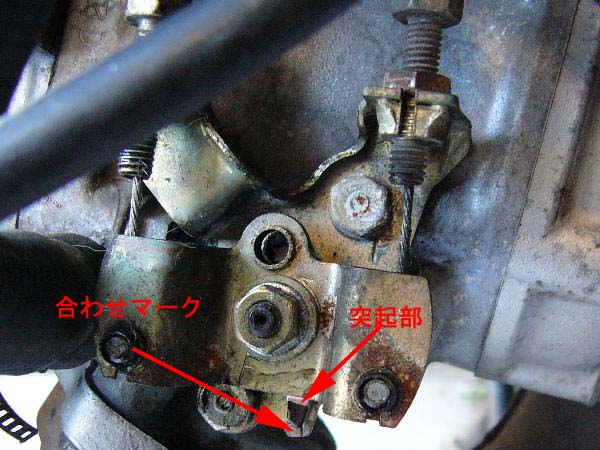

・これで調整するンだな。・もう少し拡大してみましょう。	・「突起部を合わせマークに合わせる」のだな…。・マニュアル:「合わせマークの外側に突起部の先端を合わせて引き側アジャスターを留める」そんなメチャクチャな！

その理由は…。さらに拡大。

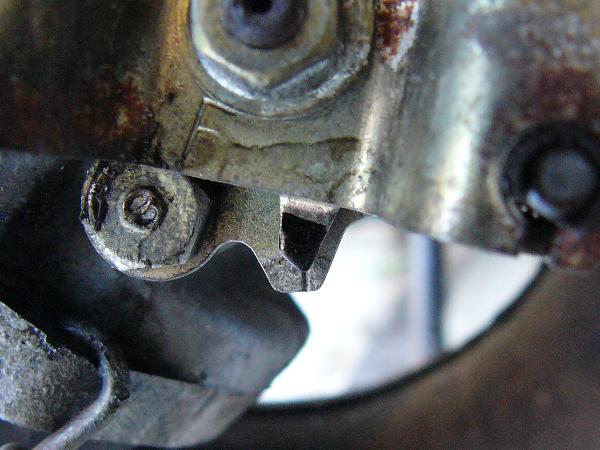

・写真は、合わせマークと突起部の付近をきれいにして、突起部を黒マジックで色付けしたもの。

・突起部の先がチョンチョンに尖っていないし、見る角度によって位置がずれて見える。
  センタースタンドがないので真っ直ぐに見ることもできない。
  そもそも、老眼でよく見えない。虫眼鏡を持ち出して目を凝らす。
  まあ、こんなものでしょう。

・「次に、押し側アジャスターで突起部の先端が合わせマークの中央になるように調整」
  げッ！また、虫眼鏡を持ち出す。

・「最後に、プーリーを手で動かしてみて、プーリーのガタを「0.2 ㎜～ 1.0㎜内」に収める。
    ガタが「0.2 ㎜以下・1.0 ㎜以上」の場合は再度調整。」

・そんなの知るかいッ！
  要するに遊びが少しあればいいンでしょッ。
  無理やりプーリーを動かしてＯＫ。

・これで終わりですね。一応マニュアルで確認しておきましょう。
  「メインスイッチをＯＦＦにする。」?
  えっ！「メインスイッチをＯＮにしたまま調整する」のはで
  また、初めからやり直しました。

次は、オイルポンプコントロールレバーの合わせマークを点検し、エンジンをかけてＲＣバルブの作動点検をします。
ついでに、二個のキャブを同調させましょう。

まだまだ、楽しめます。

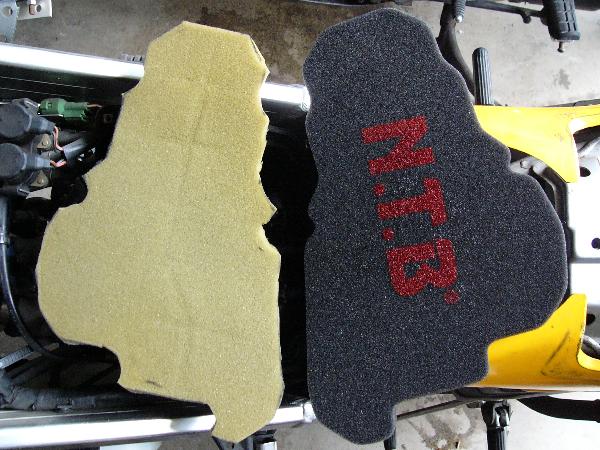

2.ＮTＢのエアフィルター

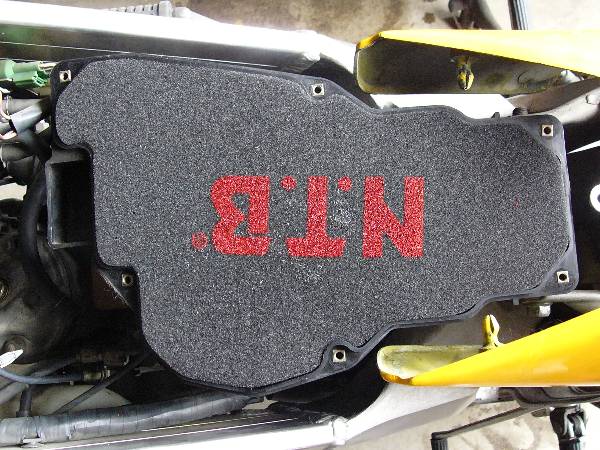

それから、あの手作りエァフィルターですが、不調原因となってはいけないので取り替えました。


	しかし、手作りのエァフィルターもけっこういい線いっていましたよ。

つづく。
