7.交換部品の入手
a. 部品入手について
●コンデンサとトランジスタ類
コンデンサには規格があるので、必要なものを「どこででも・これからも」入手できます。
しかし、トランジスタは型番によって仕様が異なるので「これから先も入手できるかどうか」分かりません。
また、その型番を「扱っている店」と「扱っていない店」、扱っていても「在庫がある店」と「ない店」があります。
結局、全てを一つの店から入手することはできません。
「単価・個数・送料」から「どれを、どこから、いくつ入手するか」を決めなければなりません。
今回はコンデンサ入手２店、トランジスタ類入手５店(この内の１店はコンデンサ入手店）の６店から。
１店につき500～600円の送料がかかりますがこれは仕方がないことでしょう。
●廃番（製造中止）トランジスタ類
⑪のスイッチングダイオード（ＦＲＤ）・Ｄ4ＬＡ20（D4Ｌ20U）は廃番ですが同等品・類似品があります。
⑮のトランジスタ・2SK1059も廃番ですが「耐圧上位機種」があります。
これらの代替品情報は「セミプロ修理屋さん」が握っているのでしょうが公開されません。
自分の儲けが減るからでしょうか？
それとも、ＰＧＭ設計者や電気に詳しい者からＮＧが出るからでしょうか？
また、ネットオークションに「ＰＧＭⅢ修理部品」として
コンデンサやトランジスタ類が高値出品されていますが、落札されていません。
それはＰＧＭを修理しようとする者には「それ相応の知識」や「その知識がなくても必要な知識を得ようとする熱意」があり、必要部品の安い入手先や代替品・類似品を見つけるからでしょう。
そう簡単に金儲けはできません。安易な「部品の高値転売」よりも「修理技術」を売るべきでしょう。
●在庫販売業者
廃番になったトランジスタでも世界各地には在庫が残っています。
この在庫を調べて取り寄せてくれる業者があります。
tyro teQ，昭和電子産業，朝日エンジニアリング，IC BAIBAI など。
建前は「個人注文ＯＫ」ですが「最低注文個数」があり実質は製造業者が相手です。
さらに、値段が高い！値段は国内流通品の 10～20倍 になります。
例えば、廃番の 2SK1059/1220円，Ｄ4ＬＡ20/2020円。国内にまだ在庫がある 2SA1385/1210円。
※2SK1060(2SK1059の耐圧上位機種)/88円，
※SG5L20USM－5600(Ｄ4ＬＡ20の同等・類似品)/250円
※2SA1385/60円～120円
在庫販売業者の高額部品を使うくらいなら「正常作動のＰＧＭ」を買った方が安上がりです。
次に今回交換した部品の型番と入手先について書いておきます。
これら全てを交換しておけば「少しは安心して」走れるでしょう。
なお、注文の際は必ず仕様を確認してください。選択ミス・記載ミスについては責任を負いません。
b.コンデンサ
・サイズに注意。コンデンサはいろいろなサイズがあるので標準部品に近いものを捜す。
・リップル電流(許容電流の上限)にも注意。素人考えで大きい方を選びました。
・動作温度は巾が大きいほどよいが、最高温度はできるだけ高いものを選ぶ。ＰＧＭⅢの基準は「～105℃」
・寿命〇〇〇時間
・許容最高温度で作動させた場合の耐久時間です。「作動温度が10℃下がると寿命は２倍になる」とか。 → こちら
・例えば「105℃・1000時間」のコンデンサを許容最高温度の105℃で作動させれば寿命は1000時間。
平均速度50㎞/hで走ったとしたら50㎞/h×1000時間＝50000㎞。寿命2000時間で10万㎞。
平均速度が下がれば走行可能距離は少なくなりますが、作動温度が下がるので寿命時間は増えます。
結局、余裕を見込んでも3000時間で充分。5000時間なら充分以上でしょう。10000時間というのもあります。
・単位
・1pF＝0.001nF＝0.000001μF
・1μF＝1000nF＝1000000pF
・μ(マイクロ)，n(ナノ)，p(ピコ)
・極性(プラスとマイナス)
・電解コンデンサには極性があるが、「極性なし」のものもある。
・足の長い方がプラス、短い方がマイナス。
・本体に0マークの帯が付いている方がマイナス。
・基板に「□マーク」，「白色」になっている方がマイナス。
・フィルムコンデンサは極性がない。
・抵抗にも極性がない。
・入手先
★ＲＳ : 送料/注文合計6000円未満450円・海外在庫も同じ、支払/カード可※検索簡単・最低5個or10個・安い
・MISUMI : 送料/無料、支払/カード可※検索簡単・種類豊富・1個でもＯＫだが値段が高い
・共立エレショップ : 送料/注文合計7500円以上無料，ネコポス可。支払/カード可
★marutsu : 送料/3000円以上無料，やまと一律500円・メール便一律350円，支払/カード可・トランジスタも
・AXEL : 送料無料，絞り込み検索不可。型番検索可
・秋月電子 : 送料/1注文500～600円、支払/郵貯可・カード限定可※検索不便
・静電容量や耐圧などいろいろな条件で絞り込み検索ができるのはＲＳとMISUMIです。
・ＲＳは「5個，10個」の注文単位があります。MISUMIは「1個売り・送料無料」ですが単価が高くなります。
・ＲＳ，MISUMIで型番を調べ、marutsu，AXELで型番検索をして「必要個数の値段を比較する」とよいでしょう。
・お勧めはＲＳとmarutsu。複数個ならＲＳ、単品ならmarutsu(3000円以上送料無料・10個以上なら安くなる)。
・秋月は安いのでしょうが「検索がやりにくい」ので素人には不便です。
・MISUMIは宣伝メールだけでなく宣伝ＦＡＸも届くので少し迷惑。「品揃え＋単価＋送料」の勝負でお願いします。

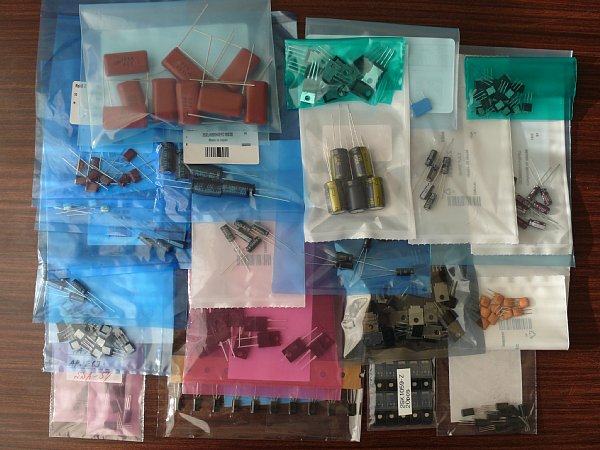

・★は今回入手した型番と入手先。5台分を準備。
①.メイン電解コンデンサ/820μf・25Ｖ・105℃ ×２
・基板番号 : Ｃ2，Ｃ3
・マイナス/反カプラー側
・表記 : nichicon 820μf・25Ｖ・105℃ ｈ9043
・サイズ : 13㎜Φ×22㎜高/リード電極間6㎜(※実測値)
※直径は10 ㎜Φ，12.5 ㎜Φ、高さは15 ㎜，20 ㎜，25 ㎜だから、「12.5 ㎜Φ×20 ㎜高」のタイプでしょう。
※高さ20㎜以下では12.5㎜Φ×15㎜，12.5㎜Φ×20㎜，10㎜Φ×20㎜がある。10㎜Φ×25㎜は外す。
※②が標準より厚くなる場合は、標準より外径が小さい方がよい。 → 10㎜Φ×20㎜
(ＲＳ)
・パナソニック・EEUFK1E821 : 10Φ×20・リード5・リップル1.49A・－55～105℃・4000h・136円×5単位
・パナソニック・EEUFK1E821S :12.5Φ×15・リード5・リップル1.4A・－55～105℃・5000h・191円×5単位
・パナソニック・EEUFR1E821 : 10Φ×20・リード5・リップル2.18A・－40～105℃・10000h・46円×10単位
★パナソニック・EEUFC1E821S : 12.5Φ×20・リード5・リップル1.655A・－55～105℃・5000h・87円×5単位
※車載用「AEC-Q200認定」
・Wurth Elektronik・860160475026 : 10Φ×20・リード5・リップル1.668A・－55～105℃・6000h・500単位
★ルビコン・25ZLH820MEFC10X20 : 10Φ×20・リード5・リップル1.96A・－40～105℃・10000h・69円×5単位
(marutsu)
・パナソニック・EEUFK1E821 : 147円※同上
・パナソニック・EEUFK1E821S : 269円※同上
☆パナソニック・EEUFR1E821 : 114円※同上
・Wurth Elektronik・860160475026 : 131円※同上
☆ルビコン・25ZLH820MEFC10X20 : 94円※同上
※取り付け状況 → こちら
②.メイン電解コンデンサ前の小さいコンデンサ/470pF・100Ｖ ×１
・基板番号 : Ｃ4
・印字/立てて反カプラー側
・表記 : 471Ｋ・100Ｑ・Ｎに〇
・471Ｋ → 47×10の⒈乗(pf)，ｋ/誤差±10％ → 47×10pf/±10％ → 470pf/±10％
※470pf＝0.47nf＝0.00047μf (1pf＝0.001nf＝0.000001μf)
・100Ｑ → 定格電圧100Ｖ ※Ｑの意味が不明 → CQでコンデンサの種類を表している？ → 参考サイト
・1000 → 1kＶとも考えられるが、100の「0」が半角で「Ｑ」は全角。
・これらから「470pF・100Ｖ」と判断
※以上は不確かなため「疑って」ください。
・寸法 : 5×厚2.5×高8，リード間4，ホール間5
(ポリエステルコンデンサ)
☆日精電気・AMZB0100J47100000000 : ＲＳ・470pF/100Ｖ・5.2×2.8厚×7高・リード3.5・42円×10単位
※標準とよく似た外観と寸法。多分、これ。±5％・－40～85℃(※こちら)，※納期2021.3.26～
★ルビコン・100F2D471J : ＲＳ・470pF/100Ｖ・6×3厚×7.5高・リード3.5・－40～105℃・±5％・41円×5単位
・ルビコン・100F2D471J : MISUMI・95円※同上
(ポリプロピレンフィルムコンデンサ)
・東信工業・2AUPZ471JE・470pf/100Ｖ : 共立エレショップ・6×3.5厚×8.5高・－45～85℃・16円
・東信工業・2AUPZ471JE・470pf/100Ｖ : モノタロウ・369円/20個※同上
・WIMA・FKP2/470/100/5・470pf/100Ｖ : ＲＳ・7.2×4.5厚×6高・－55～100℃・52円×10単位
☆WIMA・FKP2D004701D00JSSD・470pf/100Ｖ : marutsu・7.2×4.5厚×6高・－55～100℃・70円
※WIMAは厚いので前へ倒してメインコンデンサど干渉しないようにする必要あり。巾は問題なし。
・WIMA・FKP2G004701D00HSSD・470pf/400Ｖ : marutsu・7.2×4.5厚×6高・リード5・－55～100℃・68円
・WIMA・FKP2G004701D00HSSD・470pf/400Ｖ : MISUMI・250円×2個※同上
※定格電圧は高い分には問題ないらしいが、通常定格電圧の70～80％で使用するようになっているので（※こちら）
定格電圧100Ｖのものを定格電圧400Ｖにするのは素人としは勇気が要る。ここはやはり100Ｖで。
※470pF/1000Ｖもあり。 → 村田製作所・DE0705B471K : 秋月電子。
※取り付け状況 → こちら
③.大きいフィルムコンデンサ/1.5μＦ・400Ｖ ×２
・基板番号 : Ｃ0，Ｃ1
・印字/各々外側※極性なし
・表記 :CDI，1.5K・400，U－ＣＯＮ → 1.5μＦ・±10％・400Ｖ/DC
※容量をそのまま表記している場合 → 参考サイト，参考サイト(容量の表記方法)
・サイズ → 28.5×8.5厚×16高さ/リード穴間27㎜
※取付スペースは最大31.5㎜。これに近いものは足高にする必要あり。 → 31㎜以下
※隣り合う穴間は約10㎜。巾は10㎜以下。④候補が少し長くなるので巾は狭い方がよい。 → 10㎜未満
(MISUMI)
・ニチコン・QXK2G155KTP : 30.5×9.4厚×19.5高・リード間27.5・±10％・－40～105℃・648円
・パナソニック・ECQ-E4155JF : 31×9.5厚×20高・リード間27.5・±5％・－40～105℃・538円
・パナソニック・ECQ-E4155KF : 31×9.5厚×20高・リード間27.5・±10％・－40～105℃・509円
・ＴDＫ・B32524Q6155K000 : 31×11厚×19.0高・リード間27.5・－55～125℃・685円
・NECトーキン・R60MN41505040K : 26.5×10厚×19.5高・リード間22.5・－55～105℃・523円
(ＲＳ)
☆Cornell-Dubilier・DME4W1P5K-F : 31×9.5巾×19高・リード間27.5・338円×10個単位
・KEMET・R60MN41505040K : 26.5×10巾×18.5高・リード間22.5・126円×5個単位
(marutsu)
★ニチコン・QXK2G155KTP : 366円，245円/10個※同上
☆パナソニック・ECQ-E4155JF : 248円，155円/10個※同上
☆パナソニック・ECQ-E4155KE : 236円※同上・
・ＴDＫ・B32524Q6155K000 : 369円※同上
※取り付け状況 → こちら
④.大きいフィルムコンデンサ横のフィルムコンデンサ/0.033μF・400Ｖ ×１
・基板番号 : Ｃ8
・印字/立てて反メインコンデンサ側※極性なし
・寸法 : 12×3.3厚×9高・リード間9
・表記 : 333K400・NIS－Ｘ
・333Ｋ → 33×10の3乗pf/誤差±10％ → 33000pf/誤差±10％ → 0.033μf/±10％
・400 → 400Ｖ
※厚4㎜が限度。これ以上は足高にして両側の抵抗とトランジスタとの干渉を避ける。
※長さ(巾)は③候補の厚が増えるので、標準の12㎜でギリギリ。これ以上は足高にして外側へ倒す。
★TDK・B32521C6333J : marutsu・13×4厚×9高・リード間10・－45～125℃・75円
・TDK・B32521C6333J : MISUMI・216円×3個単位※同上
★日精電気・MMX0400K33300000000 : ＲＳ・9.8×4.2厚×6.8高・リード間7.5・45円×10単位
・ニチコン・QXK2G333KTP : MISUMI・11×4.9厚×19高・リード間7.5・－40～105℃・340円×2個単位
・Panasonic・ECWF4333JB : ＲＳ・15.5×5.5厚×12.5高・リード間12.5・～105℃・141円×5個単位
※取り付け状況 → こちら
－周囲についている小さい電解コンデンサ－
・寸法 : 5㎜Φ×11.5・リード間2(基板穴間5)，取付は基板から3.0㎜ほど上(見えている足が3.0㎜長)
・以下候補は5㎜Φ×11～11.5㎜・リード間2㎜のもの。
※リード間２ ㎜の足をホール間５ ㎜に拡げて取り付けるため、取り付け高さが高くなります。 → こちら
11 ㎜高より背の低い５ ㎜や７ ㎜のものはそれだけ取付が楽になります。
ただし、選択の巾が狭くなり、リップル電流が少なく、寿命も短くなります。
⑤.アルミ電解コンデンサー・50Ｖ 10μF 105℃ ×２
・基板番号 : Ｃ5，Ｃ40
・マイナス/Ｃ5・メインコンデンサ側，Ｃ40・反メインコンデンサ側
・表記 : 50Ｖ 10μF 105℃ KME
★ニチコン・UPW1H100MDD : ＲＳ・リップル電流120mA・－55～105℃・2000h・19円×10個以上
☆ルビコン・50YXF10M5X11 : ＲＳ・リップル電流100mA・－40～105℃・5000h・37円×5個以上
☆ニチコン・UPW1H100MDD : marutsu・リップル電流120mA・2000h・46円※同上
・日本ケミコン・KMG50VB10M : marutsu・－55～105℃・1000h・20円
※背の低いもの
・ルビコン・50ML10MEFC5X7 : ＲＳ・5 ㎜Φ×7 ㎜・リップル電流30mA・－40～105℃・5000h
⑥.アルミ電解コンデンサー・50Ｖ 22μF 105℃ ×１
・基板番号 : Ｃ9
・マイナス/カプラー側
・表記 : 50Ｖ 22μF 105℃ KME
☆ニチコン・UHE1H220MDD : ＲＳ・リップル電流180mA・－40～105℃・5000h・37円×5個単位
※一時的在庫切れ。2021.03.09～発送
・日本ケミコン・EKY-500ELL220ME11D : ＲＳ・リップル電流180mA・－40～105℃・5000h・5円×3000個単位
・ルビコン・50YXH22MEFC5X11 : ＲＳ・・リップル電流180mA・－40～105℃・5000h・14円×50個単位
・ニチコン・UHE1H220MDD : marutsu・61円※同上
★日本ケミコン・EKY-500ELL220ME11D : marutsu・48円※同上
・ルビコン・50YXH22MEFC5X11: marutsu・48円※同上
※背の低いもの → 5 ㎜Φで該当なし
⑦.アルミ電解コンデンサー・16Ｖ 47μF 105℃ ×２
・基板番号 : Ｃ10，Ｃ19
・マイナス/カプラー側
・表記 : 16Ｖ 47μF 105℃ KME
★ルビコン・16YXF47M5X11 : ＲＳ・リップル電流150mA・－40～105℃・5000h・15円×5個単位
・ニチコン・UVR1C470MDD : ＲＳ・リップル電流110mA・－40～85℃・2000h・19円×25個単位
・ニチコン・UVR1C470MDD : marutsu・50円※同上
※背の低いもの
・ニチコン・USR1C470MDD : ＲＳ・ＲＳ・5 ㎜Φ×7 ㎜・リップル電流65mA・－40～105℃・2000h
⑧.アルミ電解コンデンサー・50Ｖ 0.47μF 105℃ ×１
・基板番号 : Ｃ30
・マイナス/反メインコンデンサ側
・表記 : 50Ｖ 0.47μF 105℃ KME
・ニチコン・UEP1HR47MDD : ＲＳ・リップル電流7mA・両極性・－55～105℃・1000h・54円×5個単位
・ニチコン・UEP1HR47MDD : marutsu・80円※同上
・ニチコン・UVY1HR47MDD : ＲＳ・リップル電流7mA・－55～105℃・1000h・29円
・ニチコン・UVY1HR47MDD : marutsu・48円※同上
★東信工業・1HUTWER47M : ＲＳ・リップル電流6mA・－40～105℃・2000h・45円×5個単位
※背の低いもの → ・5 ㎜Φで該当なし
⑨.アルミ電解コンデンサー・50Ｖ 2.2μF 105℃ ×２
・基板番号 : Ｃ24，Ｃ25
・マイナス/反カプラー側
・表記 : 50Ｖ 2.2μF 105℃ KME
★ルビコン・50YXF2.2M5X11 : ＲＳ・リップル電流43mA・－40～105℃・5000h・46円×5個単位
・Panasonic・UEB1H2R2S : ＲＳ・リップル電流15mA・－40～105℃・5000h・14円×25個単位
・Panasonic・EEUEB1H2R2S : marutsu・53円※同上
・日本ケミコン・EKMQ500ELL2R2ME11D : ＲＳ・リップル電流20mA・2000h・33円×10個単位
※背の低いもの → 5 ㎜Φで該当なし
⑩.⑧と⑤の間にあるセラミック発振子 ×１
・基板番号 : Ｘ1
・三本足，表記外側(立てて反メインコンデンサ側)
・表記 : CST 12.0 MT，※CMBマーク
・12MHZ・３端子（コンデンサー不要）のセラミック発振子(レゾネーター)
・寸法 : 巾/6.5，高さ/6.5，厚さ/3.3
※両隣にコンデンサ。両コンデンサの足と足の隙間は10㎜。 → 外側足巾10㎜未満
※交換するつもりはなかったがコンデンサーを外したあとの封止剤を取っていたら水色の外装がボロボロと崩れた。
・ＹＩＣ社(秋月電子・巾約7・20円)
★Interquip・ZTT12.00MTF(ＲＳ・10巾×5厚×10高・外側足間5・－25～85℃・14円/10個単位)
※足が両側のコンデンサの足と接触することはないが、巾10で両コンデンサと干渉。コンデンサを外側へ倒す。
※取り付け状況 → こちら
※参考(自己責任で)
・pcc-303(Amazon・札幌貿易・寸法不明・5個で143円・送料273円)。
・pcc-308(楽天・5個で153円・送料280円)
・ソウテン セラミック発振器 12MHz 3ピンDIP(楽天・巾6×5高×足高5・5個で708円・送料無料)
c.トランジスタ類
電気知識がない場合は部品に表記されている型番で検索するしかありません。
以下には製造中止や製造中止予定のもの、在庫が少ないものも含まれています。
相応の知識があれば「製造中止や在庫なしの代替品・類似品」を探せるでしょうが、
知識のない場合はそうはいきません。送料が高くても早めに確保しておくべきでしょう。
「最低必要量」は今回修理する分、スペアのＰＧＭⅢを入手したときに修理する分、予備の分の３セット。
これから先も簡単に入手できるコンデンサと違って、トランジスタ類はこれより多く確保しておくべきでしょう。
今回は取り敢えず10台分を入手。
・部品入手先
・樫木総業 : 送料/11000円以上無料，1000円未満は梱包料330円，レターパック・ゆうパケット可。支払/カード可。
・マスターエレク : 送料/ゆうパックor佐川急便。支払/銀行振込or代引
・chip１stop : 送料/5000円以上無料、5000円以下650円。支払/カード可※半導体製品のオンライン販売店のひとつ
・marutsu : 送料/3000円以上無料，やまと一律500円・メール便一律350円，支払/カード可)
・若松通商 : 送料/8800円以上無料、支払/カード可)
・取付方向
・三本足には各々の役割があり、取付方向が決まっている。
・通常、型番表記を見て、左からＥ(エミッタ)，Ｃ(コレクタ)，Ｂ(ベース)
・取り外したものと型番表記が同じ方向になるように取り付ける。
⑪.スイッチングダイオード ×１
・基板番号 : 判読できず
・新電元工業・D4ＬA20（D4Ｌ20U） → こちら
・付いていたもの → D4ＬA20・JAPAN 08
・方向/立てて表記がカプラー側
・新電元工業製品のオンラインショップ → chip１stop，MOUSER ELECTRONICS，corestaff ONLINE
・新電元 D4ＬA20（D4Ｌ20U）は廃番。
・新電元によると「D4ＬA20」の代替・類似品は「SG5L20USM」。 → こちら
・「SG5L20USM」は「SG5L20USM－5600」と言う名前で流通。
4ピンや3ピンの写真が使われているがデーターシートにあるとおり2ピン。品薄になりつつあります。
・D4ＬA20仕様，SG5L20USM仕様
★SG5L20USM－5600 : chip 1 stop・144円・5000円以上送料無料、5000円以下650円・カード可
・SG5L20USM－5600 : core staff ・152円・5000円以上送料無料、5000円以下650円・カード可
・SG5L20USM－5600 : MISUMI・435円
・SG5L20USM－5600 : モノタロウ・249円
⑫.MOSFET・東芝2ＳＫ889 ×１
・基板番号 : Ｆ0
・付いていたもの → T・ K889・ 01
・方向/立てて表記がカプラー側
・仕様
★東芝2ＳＫ889 : マスターエレク・216円
※マスターエレク以外ではみつかりません。早めに確保。在庫数116個(2021.01.09)
⑬.トランジスタ・3Ｐ4ＭH ×２
・基板番号 : Ｓ1，Ｓ2
・付いていたもの → ＮＥＣ・3Ｐ4ＭＨ・Ｐ04
・方向/立てて表記がカプラー側
★NEC/3P4MH : 樫木総業・88円
・3Ｐ4ＭＨのEOL品 : marutsu・80円×210個以上
⑭.トランジスタ・A1385 ×２
・基板番号 : Ｑ17，Ｑ18
・付いていたもの → Ｋ1385・07
・方向/立てて表記がメインコンデンサ側
・NEC 2SA1385、東芝 B908が互換との情報あり。
・2SA1385 : 樫木総業・121円
★2SA1385 : マスターエレク・63円
・2SA1385 : 若松通商・85円・※2SA1385で検索
⑮.トランジスタ・2SK1059 ×２
・基板番号 : Ｆ1，Ｆ2
・付いていたもの → Ｋ1059・09
・方向/立てて表記がメインコンデンサ側
★NEC・2SK1060 : 樫木総業・88円
・2SK1059の耐圧上位品(樫木総業・2SK1060頁の説明)。 → 2SK1060仕様，2SK1059仕様
★NEC・2SK1059－Ｚ : 鈴商・200円/4個
・足の短い「ハイブリットＩＣ実装用」で中身は2SK1059と同じ。
・2SK1059 の代わりに 2SK4017 を使ったという情報あり。 → こちら
※2SK4017仕様 ※MOSFETの性能比較
（2SK4017と2SK1059）
・絶対最大定格は同じ
・「On抵抗とCiss」が2SK1059より小さい → 電力損失が小さい
・スイッチング時間が異なる → 立ち上がり時間，下降時間，ターンオフ時間は短いが、ターンオン時間が長い。
（2SK1060と2SK1059）
・絶対最大定格は「電圧が60Ｖ → 100Ｖ」で耐圧アップ。
・「On抵抗とCiss」が2SK1059より大きい → 電力損失が大きい
・スイッチング時間は全て同じ。
（電気知識ゼロのする推測）
・「On抵抗とCiss/電力損失」から見れば「2SK4017＞2SK1059＞2SK1060」
・スイッチング時間から見れば「2SK4017≠2SK1059、2SK1060＝2SK1059」
・ここから先が全く分からないので、「代替として2SK4017と2SK1060が適しているか」不明。
・スイッチングを担当する部品だから「スイッチング時間は同じである方がよい」気がする。
2SK1059－Ｚに足を継ぎ足して使うのが一番良いかもしれない。
※2SK1059－Ｚは鈴商以外では見当らない。鈴商の在庫がなくならない内に入手必要。
※2SK4017も2021.6.30で生産中止予定。 → こちら
※2SK4017 → ☆樫木総業・44円，ＲＳ・96円×20個単位，共立・89円，秋月・30円，
⑯.⑤の隣に二つ並んでいる半円柱トランジスタ１ ×１
・基板番号 : Ｑ2
・表記 : A1020・Y0K＇
・方向/立てて表記がカプラー側
★2SA1020 : 樫木総業・28円
・2SA1020 : marutsu/39円
・2SA1020 : 若松通商・107円
・2SA1020 : マスターエレク・420円
⑰.⑤の隣に二つ並んでいる半円柱トランジスタ２ ×１
・基板番号 : Ｑ※(判読できず
・表記 : C2655・Y0J＇
・方向/立てて表記がカプラー側
★東芝2SC2655 : マスターエレク・21円～43円
・東芝2SC2655 : 樫木総業・33円
・東芝2SC2655 : 若松通商・133円
⑱.⑦と⑦の間にある半円柱トランジスタ ×１
・基板番号 : IC3
・表記 : TA78L 005AP/OH※仕様
・東芝TA78L005AP※生産終了予定
・方向/立てて表記がメインコンデンサ側
・TA78L005AP : 若松通商・53円
・TA78L005AP : マスターエレク・121円
★TA78L005AＰ : marutsu/60円
・TA78L005AP : chip 1 stop・285円・50個単位
注文していた部品が揃いました。
コンデンサは５台分，トランジスタ類は10台分です。
６店からの入手なのですが、宅配便は８個口。
注文翌日に届いたのがＲＳからの第一便。続いてＲＳ第二便，ＲＳ第三便。
もちろん、宅配料金は一つだけ。まとめて送ってくればいいのに。まるでAmazonです。
５個以上注文するのならＲＳをお勧めします。
【広告】
50ccでミニカー
原動機付き自転車扱いです。
