ＫＴＭ始めました③ リヤブレーキホース交換

2026.09.052026.09.10

●必要なブレーキホース
●ブレーキホース入手とエア抜き

3.ブレーキホースの入手
4.取り付けとエア抜き
5.その他

3.ブレーキホースの入手

a.4型と５型の互換性

●部品番号

〇４型
・ＡＢＳユニット：760.42.031.144
・リヤキャリパブレーキホース：760.42.004.000
・リヤキャリパ：760.130.800.0101
・690デュークと 690デュークＲでは共通。

〇５型
・ＡＢＳユニット：760.42.131.044
・リヤキャリパブレーキホース：760.42.004.100
・リヤキャリパ：760.130.800.0101
・690デュークと 690デュークＲでは共通。

〇部品番号での互換性
・ＡＢＳユニットが新しくなったのでホースも新しくなった。
・長さが異なる可能性あり。（長いのはよいが短いのはダメ）
・中古部品なら「５型のホース」がよい。

ヤフオクには４型の部品出品が多いので（５型はほとんどない）、
４型のブレーキホースを「取り付けられないことを覚悟して」試してみる価値はある。

b.純正部品の値段と納期

純正部品は確実だが値段と納期が問題。
国産純正部品ならWebで値段を調べ「必要なものだけ」注文。
そして、注文したら「2～3日後発送」。
ここが大きく違うところ。

まずは、「値段と納期を調べる」ことから。

●ＫＴＭ名古屋で調べる

〇部品検索・発注頁 → こちら
・スペアパーツ検索
↓
・「VINで検索」→車台番号入力
↓
・「検索」
↓
・スペアパーツファインダーで部品を選んで「カートに入れる」
↓
・カートをクリックして中身（部品番号）を「印刷」→ 「PDFで保存」
↓
・この PDF をメールに添付して送る。ktm_nagoya@dockers.co.jp

返事はすぐに来る。
・店に在庫なし。オーストリアに在庫有り。
・29920円（税込み32912円）
・注文はまとめて月曜日に行う。
・PayPal先払い。
・納期１週間。

個別注文ならオーストリアからの送料がかかる。
ＫＴＭ代理店だから「部品注文のノウハウ」がある。
純正部品はＫＴＭ代理店経由で注文するのが「一番早くて安い」と考えられる。

c.汎用のイージーオーダー

●イージーオーダーのリスク

SWAGE LINE や ACTIVE でイージーオーダーができる。
・SWAGE LINE イージーオーダー → こちら
・ACTIVEフルオーダー → こちら

問題は「ホース長さ」と「バンジョー部分の長さ」。
ホース長さは「少しくらい長くても」取り回しで解消できる。
しかし、「バンジョー部分の長さ」はシビア。
ＡＢＳユニットの部分は入り組んでいるのでバンジョー部分が長いとうまく納められない。

値段は純正の「1/3」になるが「それなりのリスク」がある。

しかし、
「ブレーキホースからオイル漏れがしました。
純正部品を注文して取り付けました。
ホース一本が33000円でした。
外国車はお金がかかります～w！」

これではあまりにも能がない。
そんな「当たり前のこと」はこのＨPで取り上げる意味がない。
読者は「子どもの夏休みの絵日記」を探してはいない。

だから、まず「イージーオーダーで注文して」そのリスクを検討することにした。

●イージーオーダーの実際

●クリアーすべき条件
・バンジョー中心～バンジョー中心：1350㎜
・バンジョー角度：ストレートと 20度
・バンジョー内面：溝なし or 溝あり
・バンジョー先端～カシメ終わり：41㎜以下（ここが長いとＡＢＳ側取り付けができない）
※バンジョーボルトは純正を使う。

●取り回し
・ABS側は「バンジョー先端～カシメ終わり」が短い方がよい。
・ABSユニット前で曲げることになるが、ここで少々の「長さ」は吸収できる。
・フレームサイドのエンジンガード取り付け部の凸部に沿うので「少し余裕を見た方」がよい。
・「バンジョー中心～バンジョー中心」＝1355㎜（純正ホース長＋５㎜）を使うことにした。

●SWAGE LINE のイージーオーダーフォームで
・バンジョー①：ストレート＋ダイレクトスウェージング
・バンジョー②：ストレートフィッティング（これにねじ込みの20度バンジョーを取り付ける）
・長さ：1355㎜－20㎜＝1335㎜
※ダイレクトスウエージングの場合のホース長は「片方のバンジョー中心～片方のフィッティング終わり」
※「フィッティング終わり～バンジョー中心」＝約20㎜

※「①ホースエンド形状を選ぶ」から「選ぶイラスト」をクリックして決めていくいく（「⑤長さ・本数」まで）。
※バンジョー材質により値段は変わるが、ホースの色では値段は変わらない。
※注文書を印刷してオートバイ販売店・部品販売店から注文してもらう。

〇ネット販売の「SWAGE LINE イージーオーダーホース」
・ダイレクトスウエージングはない。
・ストレートフィッティングに各種バンジョーアダプター
・長さは「25㎜刻み」（…，1350㎜，1375㎜，1400㎜，…と長さが固定されている）
・注文は個人でＯＫ。

〇オーダーフォームを利用した「SWAGE LINE イージーオーダーホース」
・片方だけダイレクトスウエージングにできる。
・長さは「5㎜刻み」（長さは自由にできる）
・注文はオートバイ販売店・部品販売店を通す。

●この内容で注文すると

〇片方ダイレクトスウエージング

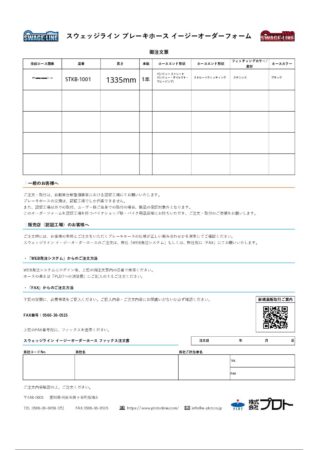

・こちら，注文書
・アルミバンジョー，ステンレスバンジョーとも8250円
・片方のバンジョーアダプター20度(2200円）が必要だから10550円。

〇ダイレクトスウエージングなし

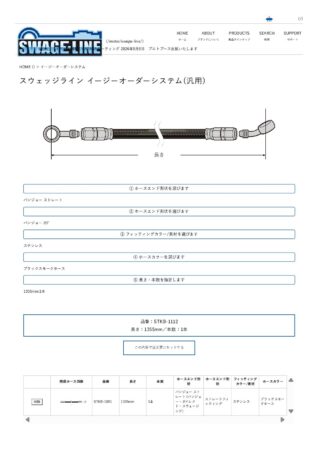

・→ こちら
・アルミバンジョー 7150円，ステンレスバンジョー 11000円
・AmazonでアルミバンジョーのSWAGE LINE 1350㎜は6499円、1375㎜は6351円
・イージーオーダーでは「5㎜刻み」の分だけ割高となっている。
・少々長くても問題ないから、「ダイレクトスウエージング不要」の場合はネット通販の方がやすくて簡単。

●ACTIVEフルオーダー
・両方ともねじ込みバンジョーとなる。
・長さは「1㎜刻み」

今回は「SWAGE LINEが安心」ということと「ABS側にダイレクトスウエージングが必要」なので、SWAGE LINEのイージーオーダーで入手することにした。（南海部品へ）
8250円(純正の1/4 ）だから「取り付けに不具合があれば別のものを注文すればよい」。
なにより、「そこに収めるまでの過程」がおもしろい。

★商品到着待ち
